400mm'den 600mm'ye kadar Genişlikteki Tek Cilt Kapı Paneli Soğuk Rulo Şekillendirme Makinesi

5 Tonluk Hidrolik Uncoiler

1. Makine çerçevesi: shot lasttreatment ile kaynak yapısı

2. Açıklama: Bobini mandrele takın, hidrolik silindir bobini sıkacaktır.

3. Makineyi çalıştırın, motor önce mandreli sürecek, daha sonra çelik sac tesviye edilecek

4. Elektrik serbest bırakma bobini, hidrolik genleşme, gerginlik

5. Ağırlık kapasitesi: 5 Ton

6. ID: 508mm

7. Motor Gücü: 5.5 KW

8. Hidrolik Sistem Gücü: 4 KW

2). 7 Silindir Tesviye Makinası

1. 2 merdane tutam besleme, 7 merdane tesviye
2. tesviye silindir çapı: yaklaşık mm 90 mm
3. Tesviye rulo malzemesi: yüksek dereceli 40Cr
4. Tesviye merdanesinin ısıl işlemi: yüzey Hi-frekans söndürme işlemi
5. Tesviye motor gücü: 4 KW

3). Servo Besleme Makinası

1. Servo motor gücü: 3KW
2. Servo motor markası: YASKAWA (JAPONYA)
3. Kağıdın, belirlenen programa göre delme makinesine tam olarak beslenmesi

4). Hidrolik Ön Delme Makinesi

1. Delme Kalıp: Cr12 Mov, söndürme işlemi
2. Delme Die boyutu: çizim göre
3. Delme Gücü: 15KW
4. PLC tarafından kontrol edilen delme

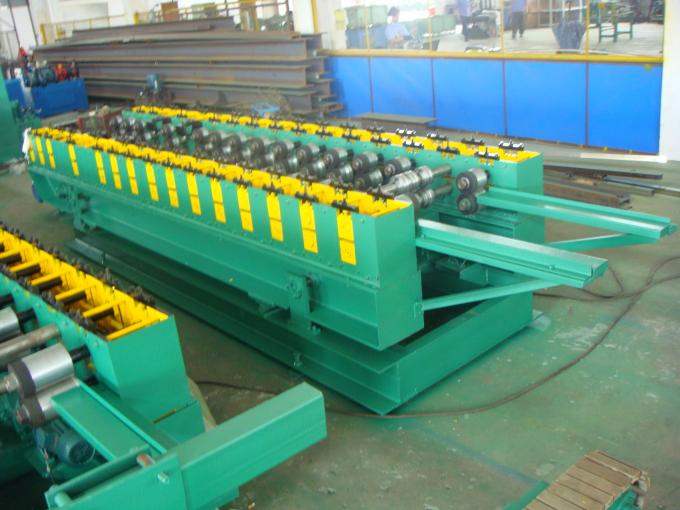

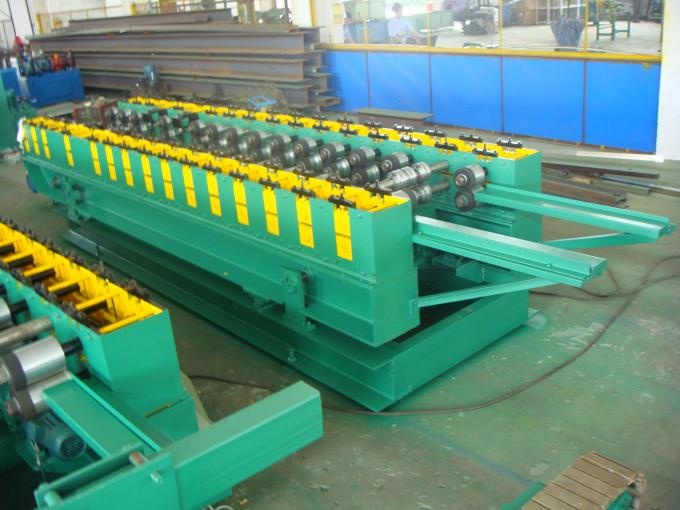

5). Ana Kablo Kanalı Rulo Şekillendirme Makinesi

1. Malzeme kalınlığı oluşturan: 1.5-2.5mm
2. Malzeme tipi şekillendirme: GI veya Karbon Çelik
3. Makine iskeleti: yüksek dereceli çelik kaynaklı ve tavlama işlemi
4. Mil Malzemesi: 40Cr yüksek dereceli Çelik tavlama işlemi (HB220-260)
5. Şaft çapı: Φ 65mm
6. Rulman: HRB rulman (Üst Çin marka)
7. Makara Malzemesi: yüksek dereceli GCr15 çelik ve sert krom roller 0.05mm ile silindir yüzeyi
8. Şekillendirme İstasyonu: ≈ 18 istasyon
9. Şekillendirme Hızı: delme / kesme süresi hariç 0-15m / dak
10. Şekillendirme Motoru: K 15KW
11. Genişlik ayarlı motor ≈ 1.5KW
12. Boyut ayarı: elektrik güç ayarı
13. Sürücü tipi: zincir sürücü

6). Hidrolik Kesme ve Hidrolik İstasyon

1. Kesme tipi: Rulo şekillendirme sonrası hidrolik kesme
2. Kesme yaparken, Makine durur
3. Kesme bıçağı malzemesi: Cr12Mov , Quench tedavisi, HRC58-62
4. Hidrolik İstasyon Gücü: 15 KW

7). PLC Kontrol Sistemi

1. Tüm hat ithal PLC, LCD dokunmatik ekran insan-makine arayüzü ile kontrol edilir. İnsanlar PLC ile etkileşime girer. Operatörün, üretim hattını kontrol etmek ve kontrol parametrelerini kontrol etmek ve ekipman durumunu, çalışma parametrelerini ve hata göstergesini gerçek zamanlı olarak izlemek için operatöre ulaşmak için programı otomatik olarak (programlanabilir kontrol) izlemek ve kontrol etmek üzere ayarlayarak operatör. İş parçası uzunluğu dijital ayar, iş parçası uzunluğu ayarlanabilir. Ekipmanın çalışma durumu ve arıza göstergesinin gerçek zamanlı olarak izlenmesi.
2. Operasyon: manuel / otomatik. Manuel model ile bakım yapmak uygundur ve üstünde acil stop dibi vardır.

8). Run-out Tablosu

1. Form: Çelik kaynak yapısı, no-power çıkış rafı
2. Miktar: 1 adet
